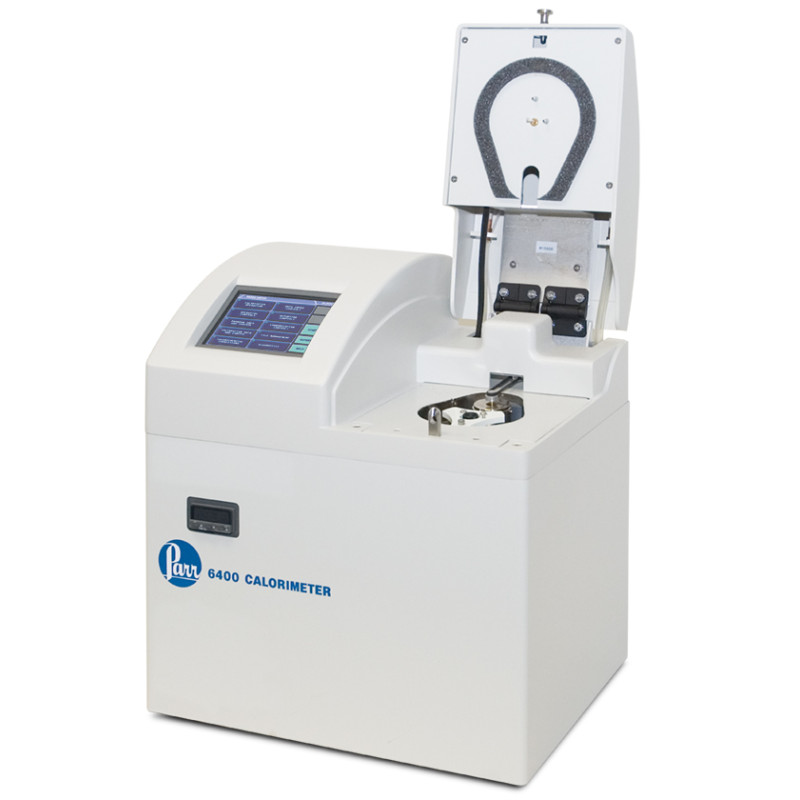

Автоматичний калориметр Isoperibol 6400 являє собою наступний еволюційний крок в автоматизованих калориметрах Parr. Інклюзивний та компактний прилад включає в калориметр підсистему охолодження із замкнутим циклом. Ця підсистема використовує термоелектричний охолоджувальний вузол, прикріплений безпосередньо до однолітрового резервуару для води, який подає охолоджуючу воду до калориметра. Зовнішній резервуар під тиском для азоту використовується для подачі промивної води на калориметр. Ця модель відрізняється фіксованою конструкцією бомб та ковшів, що забезпечує автоматичне наповнення ковша та сорочки, а також автоматичне наповнення та промивання посудини. 6400 вимагає однієї хвилини часу оператора на тест, що дозволяє техніку одночасно керувати до чотирьох калориметрів.
Особливості дизайну
Техніка фіксованої бомби та відра Parr
В автоматичному калориметрі 6400 Isoperibol використовується фіксована конструкція бомби та ковша, при якій бомба та відро не виймаються з калориметра під час звичайних операцій. Ця концепція дизайну дозволила запропонувати унікальні рівні автоматизації для всього калориметричного визначення, а не лише етапи збору даних та звітування. Результат цієї автоматизації дозволить заощадити приблизно п’ять хвилин часу оператора на випробування порівняно з будь-яким знімним калориметром бомби.
Заряджання та вивільнення кисню
Фіксована конструкція бомби та ковша дозволяє направляти подачу кисню в головку бомби на початку кожного випробування. Головка цих бомб оснащена зворотним клапаном, який динамічно герметизується, коли бомба знаходиться під тиском. В кінці випробування гази в бомбі автоматично вивільняються, коли калориметр повертається до початкової температури.
Фіксоване відро
Відро в цих калориметрах було розроблено для забезпечення плавної циркуляції по поверхні судини. Конструкція також неодноразово наповнює відро об’ємно. Закриття головки бомби закриває відро одночасно із закриттям бомби. Ця унікальна конструкція мінімізує кількість води, необхідної для випробування, а також дозволяє швидко, автоматично та повторювано заповнювати для кожного випробування. Після закінчення випробування вода, нагріта при згорянні, автоматично зливається з відра і замінюється охолоджуючою водою, щоб швидко повернути бомбу та відро до початкової температури для наступного випробування.
Виправлена бомба
Калориметр 6400 має запатентовану конструкцію закриття бомб Parr Fixed. Ця конструкція дозволяє користувачеві закріпити і зафіксувати головку в циліндрі простим шістнадцятим оборотом. Основне бомбове ущільнення - це ущільнювальне кільце, оптимізоване для мінімізації тертя, що покращує термін служби цього ущільнення. По закінченню випробування внутрішню поверхню бомби промивають, щоб видалити продукти згоряння з бомби. Автоматизація етапу промивання бомби виключає одну з найбільш виснажливих і трудомістких ручних операцій, необхідних для знімних калориметрів бомб. Окрім усунення труднощів ручного промивання бомби, не настільки очевидною перевагою конструкції фіксованої бомби є те, що бомбу завжди миють, як тільки можна визначити остаточну температуру. Як правило, це протягом 4-5 хвилин з моменту випуску бомби. Це зводить до абсолютного мінімуму час, коли будь-які кислоти, що утворюються при згорянні, можуть прикріпитися до внутрішніх поверхонь бомби. Це покращило термін служби цих бомб порівняно із знімними бомбами.

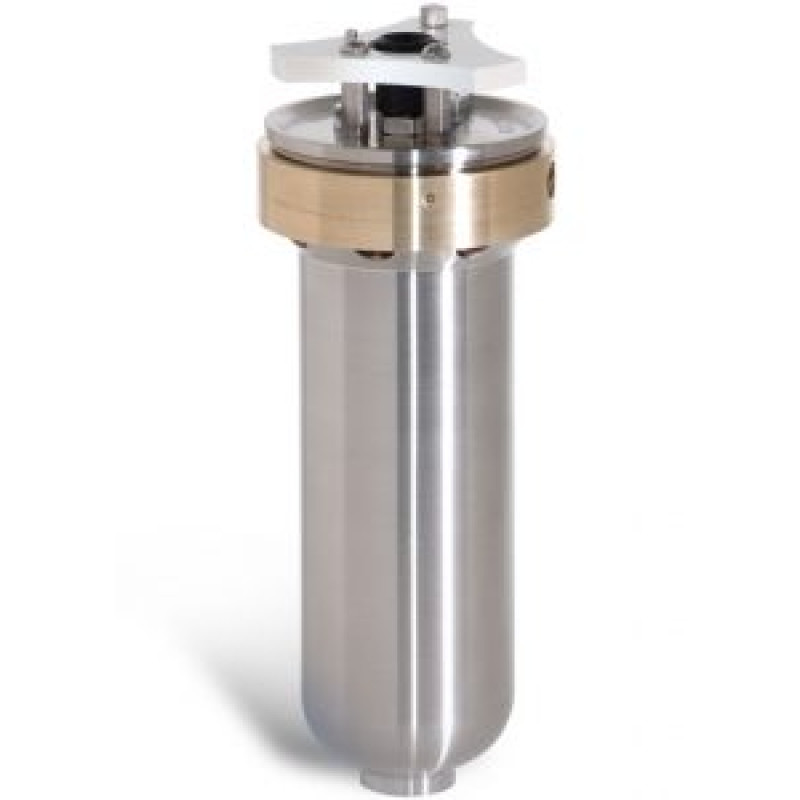

1138 Киснева бомба згоряння
Киснева бомба 1138 - це стандартна бомба в калориметрі 6400. Киснева бомба 1138 була перероблена, щоб витримати вищу величину випробувань. Головка виконана з кільцевим ущільнювальним кільцем, оптимізованим для мінімізації тертя, що, в свою чергу, покращує термін служби ущільнювача. Головка бомби знімається для швидкого завантаження зразків за допомогою запатентованої конструкції кришки посудини Quick Twist-Lock.
Бомба виготовлена зі сплаву 20; спеціальна стабілізована ніобієм нержавіюча сталь, обрана за стійкістю до змішаних азотної та сірчаної кислот, що утворюються в процесі горіння. 1138CL виготовлений з галогеностійкого Hastelloy G30 ™. Hastelloy 30 ™ - це сплав, багатий кобальтом та молібденом, і здатний протистояти корозійному впливу вільного хлору та галогенних кислот, що утворюються при спалюванні зразків із значним вмістом хлору. Хоча жоден сплав не буде повністю протистояти їдкій атмосфері, що утворюється при спалюванні зразків, що містять галогенові сполуки, користувачам, які мають намір випробувати ці матеріали, рекомендується вибрати бомбу 1138CL.
Об’єм цих бомб становить 250 мл, а робочий тиск - 2000 фунтів на квадратний дюйм. Бомби пройшли гідростатичне випробування до 3000 фунтів / кв.
A1450DD Голова
Користувачі, які хочуть досягти максимальної прохідності за допомогою своїх 6400 калориметрів, захочуть придбати запасну головку A1450DD для свого калориметра. Це дозволяє повністю підготувати та вставити в бомбу наступний зразок, як тільки завершиться поточне випробування.
Діаграми контролю
Контрольна діаграма - це графічний інструмент, який може допомогти користувачеві визначити, чи контролюється їх процес. Багато стандартних методів вимагають періодичного вимірювання контрольної вибірки та нанесення результатів на графік. Визначено межі допустимих значень, і передбачається, що процес контролюється, поки результати залишаються в межах цих меж. Оскільки очікується, що результати розпорошаться з нормальним розподілом у встановлених межах, систематичні тенденції або закономірності на графіках даних також можуть бути раннім попередженням про проблеми. Калориметр 6400 надає користувачеві можливість миттєво складати графік та переглядати стандартні результати з визначеними користувачем обмеженнями попередження та контролю.
Вимоги до лабораторії
Для калориметра потрібно джерело кисню 99,5%, джерело азоту або домашнього повітря 80 фунтів на квадратний дюйм та деіонізована вода.
Номер моделі:
6400
Тести на годину:
6 - 7
Час оператора на тест:
1 хвилина
Класифікація точності:
0,1% клас
Тип куртки:
Ізоперибол, водяна куртка
Киснева заливка:
автоматична
Наповнення відра:
автоматичне
Промивання бомб:
автоматичне
Варіанти моделі бомби:
1138, 250 мл сплаву 20
1138CL, 250 мл сплаву G30
Баланс зв'язку:
порт USB
Зв'язок із принтером:
порт USB
Мережеве підключення:
TCP / IP через Ethernet
Розміри (см):
42w x 46d x 51h
6400 Технічні характеристики автоматичного калориметра Isoperibol
Технічні характеристики:
- Калориметр ізопериболу
- Автоматичне наповнення ковша та куртки, а також наповнення та промивання посудини
- Автоматичне охолодження
- 6-7 тестів на годину
- Фіксований бомбовий циліндр зі знімною головкою для швидкого завантаження зразків
- Час оператора на тест складає 1 хвилину
- 0,1% прилад класу точності
- 0,0001 ?C Температурна роздільна здатність
- Діапазон зразків 5000 - 8000 калорій
- 0,05% лінійності в межах робочого діапазону
- SD-пам’ять та мережеві комунікації TCP / IP
- Порт USB для балансу та підключення принтера
- Оновлення через Інтернет
- Розміри (дюйми) 16,5 ширини X 15,5 глибини X 20,0 висоти
- Розміри (см) 42 ширина X 40 глибина X 51 висота
